Mô tả sản phẩm:

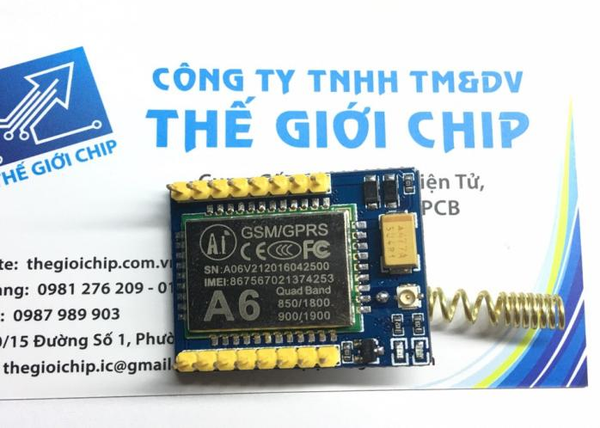

- Mạch GSM GPRS A6 được sản xuất bởi hãng Ai Thinker chuyên về các thiết bị về IoT. Mạch GSM GPRS A6 có thiết kế nhỏ gọn, tích hợp đầy đủ các tính năng GSM GPRS như các module Sim hiện có trên thị trường như Sim900, Sim800...Mạch được điều khiển qua giao tiếp UART với bộ tập lệnh AT quen thuộc đi kèm, rất dễ để điều khiển, lập trình và kết nối với Vi điều khiển hoặc kết nối trực tiếp với máy tính qua mạch chuyển đổi USB-UART.
Thông số kỹ thuật:
- Tần số hoạt động: 850 / 900 / 1800 / 1900Mhz.
- Dòng điện hoạt động: Imax 2A.
- Dòng điện nghỉ: 5mA.
- Tích hợp khe cắm Micro Sim.
- Giao tiếp: UART TTL / RS232.
- Baud rate: 115200bps, có thể cấu hình lại bằng AT command.
- Mức điện áp giao tiếp Logic: TTL 3.3-5VDc hoặc RS232.
- Gửi và nhận tin nhắn SMS.
- Gửi và nhận dữ liệu GPRS (TCP/IP, HTTP,...).
- Giao tiếp anten trên board: Ipex.
- Kích thước: 60.58x41.73mm.
Sơ đồ chân:
- VCC: nguồn vào 5-9VDc, >1A.
- V_BAT: chân sử dụng nguồn pin 3.7VDc.
- GND: chân Mass, 0VDc.
- U_TXD: chân TX giao tiếp UART TTL.
- U_RXD: chân RX giao tiếp UART TTL.
- U_CTS: chân CTS giao tiếp UART TTL, thường không sử dụng.
- U_RTS: chân RTS giao tiếp UART TTL, thường không sử dụng.
- 232_TXD: chân TX giao tiếp RS232.
- 232_RXD: chân RX giao tiếp RS232.
- H_TXD: chân Debug của Module Sim A6, thường không sử dụng.
- H_RXD: chân Debug của Module Sim A6, thường không sử dụng.
- EN: chân Enable module Sim A6, mặc định là Enable, thường không sử dụng.
- Reset: chân Reset Module Sim A6.
- Mic-: chân Micro Module Sim A6.
- Mic+: chân Micro Module Sim A6.
- REC-: chân REC Module Sim A6.
- REC+: chân REC Module Sim A6.
- Sleep: chân Sleep Module Sim A6.
Hướng dẫn sử dụng tại đây.
