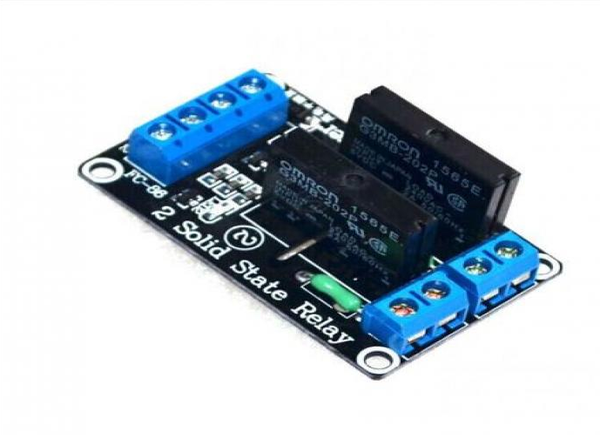

Module relay OMRON 2 kênh 5V được thiết kế dùng nguồn 5VDC để kích relay hoạt động đóng ngắt điện thế AC 240V/2A, không sử dụng để dóng ngắt nguồn DC.
Ngõ vào:
- DC+: Nối vào VCC của nguồn cấp
- DC-: Nối vào GND của nguồn cấp
- CH1: Ngõ vào tín hiệu điều khiển relay 1 ( tích cực mức cao)
- CH2: Ngõ vào tín hiệu điều khiển relay 2 ( tích cực mức cao)
2 Relay của module là relay SSR, điều khiển đóng ngắt bằng việc đóng/mở transistor, không phải đóng/ngắt bằng tiếp điểm cơ học như relay cơ, do đó không gây tiếng ồn. Các Relay đều có đánh số thứ tự 1 và 2 bên cạnh. Module có 2 Domino ngõ ra ứng với 2 channel, để thực hiện đóng/cắt thiết bị.
Thông số điều khiển:
- Điện áp điều khiển: 5VDC (160mA)
- Tải: 240VAC/2A (50/60 Hz )
- Relay SSR không gây tiếng ồn.
Ứng dụng:
Module có thể được sử dụng cho các ứng dụng đóng cắt, bảo vệ quá dòng, an toàn điện hoặc kết nối với các vi điều khiển trong các ứng dung điều kiển đóng cắt từ xa, nhà thông minh,...
Sơ đồ nguyên lý:
