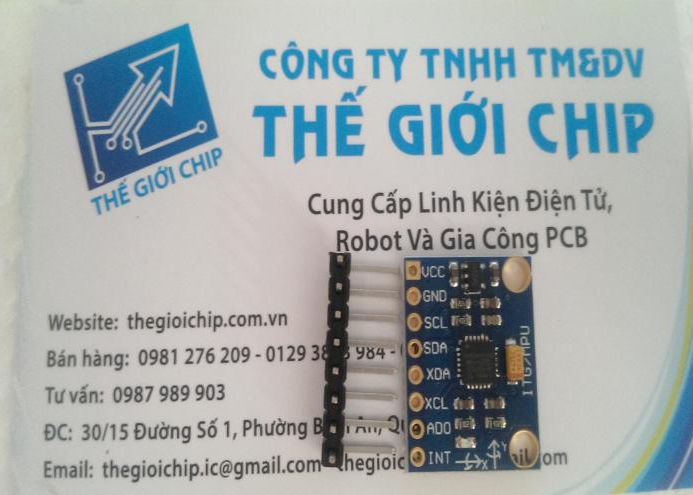

Cảm Biến Góc Gia Tốc MPU6050 GY-521
MPU-6050 là cảm biến của hãng InvenSense. MPU-6050 là một trong những giải pháp cảm biến chuyển động đầu tiên trên thế giới có tới 6 (mở rộng tới 9) trục cảm biến tích hợp trong 1 chip duy nhất.
MPU-6050 sử dụng công nghệ độc quyền MotionFusion của InvenSense có thể chạy trên các thiết bị di động, tay điều khiển...
MPU-6050 tích hợp 6 trục cảm biến bao gồm:
+ con quay hồi chuyển 3 trục (3-axis MEMS gyroscope)
+ cảm biến gia tốc 3 chiều (3-axis MEMS accelerometer)
Ngoài ra, MPU-6050 còn có 1 đơn vị tăng tốc phần cứng chuyên xử lý tín hiệu (Digital Motion Processor - DSP) do cảm biến thu thập và thực hiện các tính toán cần thiết. Điều này giúp giảm bớt đáng kể phần xử lý tính toán của vi điều khiển, cải thiện tốc độ xử lý và cho ra phản hồi nhanh hơn. Đây chính là 1 điểm khác biệt đáng kể của MPU-6050 so với các cảm biến gia tốc và gyro khác.
MPU-6050 có thể kết hợp với cảm biến từ trường (bên ngoài) để tạo thành bộ cảm biến 9 góc đầy đủ thông qua giao tiếp I2C.
Các cảm biến bên trong MPU-6050 sử dụng bộ chuyển đổi tương tự - số (Anolog to Digital Converter - ADC) 16-bit cho ra kết quả chi tiết về góc quay, tọa độ... Với 16-bit bạn sẽ có 2^16 = 65536 giá trị cho 1 cảm biến.
Tùy thuộc vào yêu cầu của bạn, cảm biến MPU-6050 có thể hoạt động ở chế độ tốc độ xử lý cao hoặc chế độ đo góc quay chính xác (chậm hơn). MPU-6050 có khả năng đo ở phạm vi:
+ con quay hồi chuyển: ± 250 500 1000 2000 dps
+ gia tốc: ± 2 ± 4 ± 8 ± 16g
Hơn nữa, MPU-6050 có sẵn bộ đệm dữ liệu 1024 byte cho phép vi điều khiển phát lệnh cho cảm biến, và nhận về dữ liệu sau khi MPU-6050 tính toán xong.
Các thông số kĩ thuật khác của module MPU-6050:
- Nguồn: 3 -> 5VDC
- Giao tiếp: I2C
- Giá trị Gyroscopes trong khoảng: +/- 250 500 1000 2000 degree/sec
- Giá trị Acceleration trong khoảng: +/- 2g, +/- 4g, +/- 8g, +/- 16g
Video demo:
Cách nối dây:
Tài Liệu Tham Khảo:
- Chương trình mô phỏng 3D:Processing.org hoặc có thể tải ở đây
- Driver I2Cdev
- Code chương trình
