Mô tả:

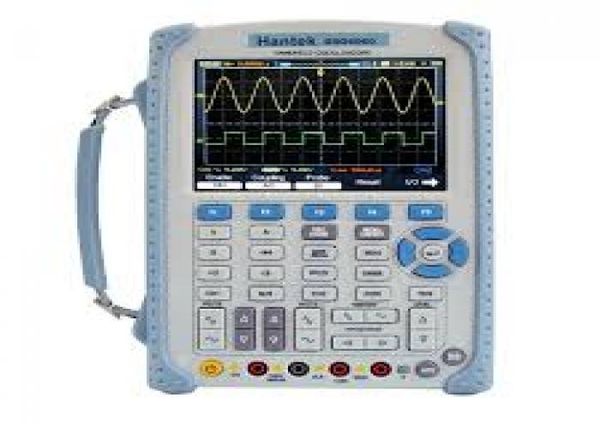

Máy đo sóng Oscilloscope DSO8060 là máy xách tay 5 in 1 rất tiện gọn cho các bạn đo đạc hay công trình khi có tích hợp Pin xạc cho bạn thoải mái xách tay.
Oscilloscope DSO8060 với băng thông 60MHZ và bộ phát tần số cao .
Oscilloscope DSO8060 Máy có màn hình 5.7inch Full color cho hiển thị rõ ràng và trực quan .
Oscilloscope DSO8060 có cổng USB2.0 cho phép giao tiếp máy tính để lưu trữ thông tin đo đạc và giao tiếp với các phần mềm mô phỏng như LABVIEW , VB,VC++...
- Kênh số: 2 Channel
- Băng thông: 60MHz
- Rise Time tại BNC: ≤5.8ns
- Trở kháng đầu vào: 1 MOhm, 15 pF
- Dọc Độ phân giải: Độ phân giải 8-bit
- điện áp đầu vào tối đa: 400V (DC + AC Peak)
- Real-time mẫu Đánh giá: 250MSa / s
- Tỷ lệ mẫu tương đương: 50GSa / S
- Ghi Chiều dài (Số điểm mẫu): Single-kênh: 32K tối đa; Kênh đôi: 16k tối đa
- Thời gian cơ sở Range: 5ns / div ~ 1000s / div
- Thời gian cơ sở chính xác: ± 50ppm
trigger Mode
- Kích hoạt Nguồn: CH1, CH2, EXT
- Trigger Mode: Edge, Pulse Width, Alternative, Video
- Kích hoạt Sensitivity (Edge kích hoạt Type):
1div từ DC đến 10MHz;
1.5div từ 10MHz đến 100MHz;
2div từ 10MHz đến đầy đủ; - Kích hoạt Cấp chính xác, điển hình (chính xác là cho tín hiệu có tăng và giảm lần ≥20ns): ± (0.3div × V / div) (nằm trong khoảng ± 4 đơn vị từ trung tâm của màn hình)
Cursors và Đo lường
- Đo điện áp
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, chênh - Thời gian đo
tần số, Chu kỳ, Rise Time, Fall thời gian, tích cực rộng, rộng Negative, Duty Cycle - Hoãn đo
trễ thời gian từ CH1 tăng cạnh để CH2 tăng cạnh - Cursors đo
bằng tay, Track, chế độ tự động Đo - Các hàm toán học
Ngoài ra, trừ, nhân, nhanh chóng biến đổi Fourier (FFT)
Phần cứng kỹ thuật - Digital Multimeter
- Max. Điện áp đầu vào: AC: 600V, DC: 800V
- Max. Dòng vào: AC: 10A, DC: 10A
- Trở kháng đầu vào: 10 MΩ
- DMM Kiểm tra chế độ: điện áp, hiện tại, kháng chiến, dung, Diode & liên tục
- Max. Độ phân giải: 6.000 Counts
Phần cứng kỹ thuật
- Dạng sóng tần số: DC ~ 25MHz
- DAC Đồng hồ: 2K ~ 200MHz điều chỉnh
- Độ phân giải tần số: 0.1%
- số kênh: đầu ra dạng sóng 1CH
- Waveform Depth: 4KSa
- Độ phân giải dọc: 12 bit
- Ổn định tần số <30ppm
- Waveform Range: ± 3.5V Max.
- Trở kháng đầu ra: 50 Oh
- Sản lượng hiện tại: 50mA Ipeak = 50mA
- Hệ thống BW: 25M
- Méo hài: -50dBc (1KHz), -40dBc (10KHz)
- 12 Bits kỹ thuật số phát ra (Level: LVCMOS)
