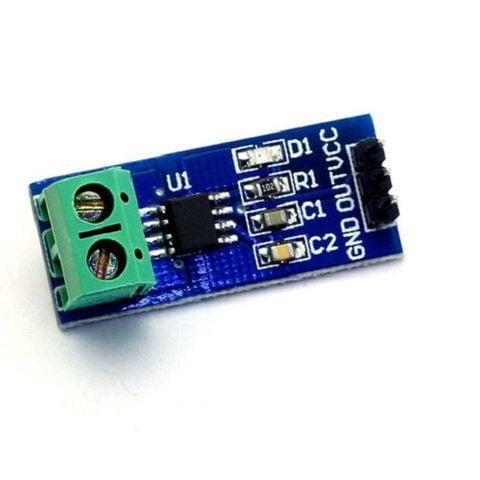

Module Cảm Biến Dòng Điện ACS712 20A

  • Thương hiệu: Khác
  • Loại: Khác
  • Mã sản phẩm: B-1-10

Giá bán: 45,000₫

Giá thị trường: 50,000₫

Tiết kiệm: 5,000₫ -10%

Cảm biến dòng điện ACS712  là một IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. ACS xuất ra 1 tín hiệu analog, Vout biến đổi tuyến tính...
  • Giao hàng
    Giao hàng
    Miễn phí giao hàng nội thành Tp. HCM với đơn hàng trên 500'000VNĐ
  • Sản phẩm
    Sản phẩm
    Cam kết hàng mới 100%
  • Đổi trả
    Đổi trả
    Chi tiết trong phần bảo hành
  • Hỗ trợ
    Hỗ trợ
    Bán hàng: 0981 276 209
    Kỹ thuật: 0823 893 984

Chia sẻ

Cảm biến dòng điện ACS712  là một IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. ACS xuất ra 1 tín hiệu analog, Vout biến đổi tuyến tính theo sự thay đổi của dòng điện được lấy mẫu thứ cấp DC (hoặc AC), trong phạm vi đã cho. Tụ (Cf theo sơ đồ) được dùng với mục đích chống nhiễu và có giá trị tùy thuộc vào từng mục đích sử dụng



  • Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.

  • Điện trở dây dẫn trong là 1.2mΩ.

  • Nguồn vận hành đơn là 5V.

  • Độ nhạy đầu ra từ 63-190mV/A.

  • Điện áp ra cực kỳ ổn định.

​Thông số kỹ thuật :



Đường tín hiệu analog có độ nhiễu thấp

Thời gian chuyển đổi
5µs
Điện trở trong
1.2mΩ
Sử dụng nguồn điện
5V
Độ nhạy đầu ra
63 – 190 mV/A
Nhiệt độ hoạt động
-40 – 85 0C
Điện áp cách ly tối đa
2100V (RMS)
Độ nhạy đối với các loại module

  • ACS 712-05B (5Ampe):   180 – 190 mV/A
  • ACS 712-20A (20Ampe): 96 – 104 mV/A
  • ACS 712-30A (30Ampe): 64 – 68 mV/A

Sơ đồ chân :

Code mẫu : đây
