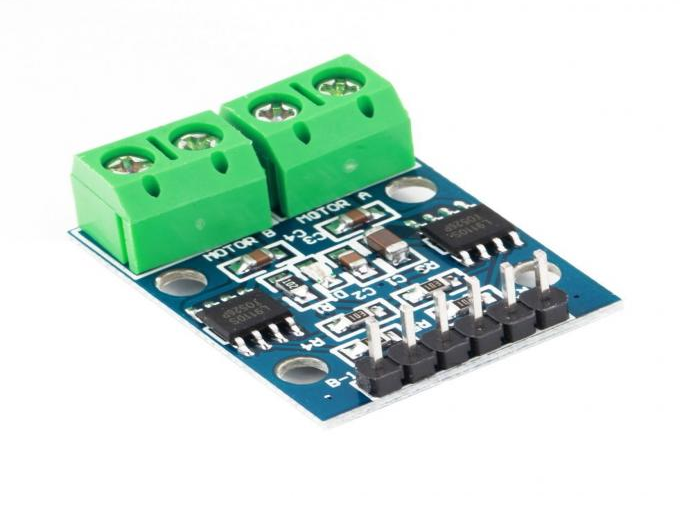

Thông số kỹ thuật :
- Điện áp hoạt động từ 2.5V-12V DC
- Điện ápđộng cơ: 2.5V đến 12V
- Số kênh điều điều khiển: 4
- Dòng cực đại mỗi kênh: 0.8A
- Kích thước: 2.8 x 2.1 cm
1 VCC bên ngoài 2,5 V 12 V điện áp
2 GND GND ngoài
3 IA1 vi điều khiển bên ngoài cổng IO
4 IB1 vi điều khiển bên ngoài cổng IO
5 IA2 vi điều khiển bên ngoài cổng IO
6 IB2 vi điều khiển bên ngoài cổng IO
[4P xanh ga mô tả]
1 OA1 OB1 xúc DC 2-pin, không có hướng
2 OA2 OB2 xúc DC 2-pin, không có hướng
Ba mô-đun dẫn
ON VCC, GND Mô-đun đèn báo điện
IA1 đầu vào cao, IA1 đầu vào thấp, [ OA1 OB1] động cơ được chuyển giao;
IA1 đầu vào thấp, IA1 đầu vào cao, [ OA1 OB1] động cơ đảo ngược;
IA2 đầu vào cao, IA2 đầu vào thấp, [ OA2 OB2] động cơ được chuyển giao;
IA2 đầu vào thấp, IA2 cao cấp đầu vào, [ OA2 OB2] động cơ đảo ngược.
