Mô tả sản phẩm:

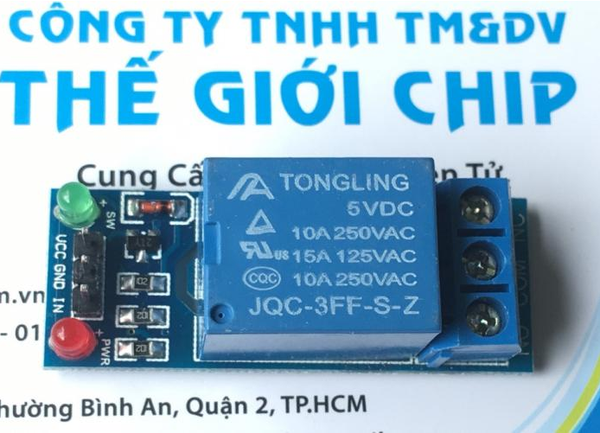

Mạch Relay 1 kênh gồm 1 rơle hoạt động ở điện áp 5VDc, chịu được hiệu điện thế lên đến 250VAc 10A, được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơle bảo đảm vi điều khiển hoạt động ổn định, có sẵn header tiện dụng khi kết nối với vi điều khiển.
Thông số kỹ thuật:
Đầu vào:
- Điện áp nuôi: 5VDc.
- Tín hiệu vào điều khiển: Dc5V.
+ Tín hiệu là 1: thì Relay đóng.
+ Tín hiệu là 2: thì Relay mở.
Đầu ra:
+ Tiếp điểm relay 220V 10A (Lưu ý tiếp điểm, không phải điện áp ra).
+ NC: thường đóng.
+ NO: thường mở.
+ COM: chân chung.
- Ký hiệu nguồn:
+ VCC, GND là nguồn nuôi Relay/
+ IN là chân tín hiệu điều khiển.
