TẶNG KÈM THEO HỘP MICA MIỄN PHÍ

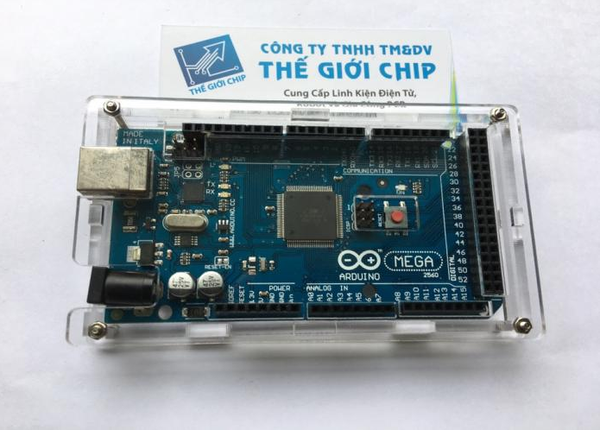

Arduino Mega 2560 R3 là một vi điều khiển dựa trên nền ATmega2560
- Có 54 đầu vào/đầu ra số(trong đó có 15 ngõ được sử dụng như đầu ra PWM ),16 ngõ vào analog,4UARTs ( cổng nối tiếp phần cứng ).
-Một thạch anh 16 MHz dao động tinh thể,kết nối USB,một jack cắm điện, một đầu ICSP,và một nút reset.
-Tất cả mọi thứ cần thiết hỗ trợ cho vi điều khiển được tích hợp trên Arduino Mega 2560,chỉ cần kết nối với máy tính bằng cáp USB hoặc sử dụng với một bộ chuyển đổi AC -to-DC hay pin.
-Arduino Mega 2560 R3 tương thích với hầu hết các shield được thiết kế cho Arduino Duemilanove hoặc Diecimila.
-Khác với các phiên bản trước Arduino Mega 2560 không sử dụng chip điều khiển FTDI USB-to-serial,mà thay vào đó các tính năng của ATmega16U2 được lập trình như một bộ chuyển đổi USB-to-serial.
- Có 54 đầu vào/đầu ra số(trong đó có 15 ngõ được sử dụng như đầu ra PWM ),16 ngõ vào analog,4UARTs ( cổng nối tiếp phần cứng ).
-Một thạch anh 16 MHz dao động tinh thể,kết nối USB,một jack cắm điện, một đầu ICSP,và một nút reset.
-Tất cả mọi thứ cần thiết hỗ trợ cho vi điều khiển được tích hợp trên Arduino Mega 2560,chỉ cần kết nối với máy tính bằng cáp USB hoặc sử dụng với một bộ chuyển đổi AC -to-DC hay pin.
-Arduino Mega 2560 R3 tương thích với hầu hết các shield được thiết kế cho Arduino Duemilanove hoặc Diecimila.
-Khác với các phiên bản trước Arduino Mega 2560 không sử dụng chip điều khiển FTDI USB-to-serial,mà thay vào đó các tính năng của ATmega16U2 được lập trình như một bộ chuyển đổi USB-to-serial.
Arduino Mega 2560 R3 sử dụng Vi điều khiển ATmega2560 cho số ngoại vi, các chuẩn giao tiếp và số chân nhiều nhất, bộ nhớ rất lớn (256KB), nếu bạn có những ứng dụng cần mở rộng thêm nhiều chân, nhiều ngoại vi thì đây là 1 sự lựa chọn đáng giá, board hoàn toàn có cấu trúc chân tương thích với các board như Uno và chạy điện áp 5VDC.
Lưu ý :
• Tất cả các Shield của Arduino Uno đều chạy được với Arduino Mega.
• Mega không dùng được thư viện SoftwareSerial vì Mega đã có 4 bộ UART rồi.
Thông số kỹ thuật:
Vi điều khiển: ATmega2560
Điện áp hoạt động: 5V
Nguồn ngoài : 7-9V ,Các bạn không nên cấp 12V vì dễ chết IC ổn áp.
Số chân Digital: 54 (15 chân PWM)
Số chân Analog: 16
Giao tiếp UART : 4 bộ UART
Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino
Giao tiếp I2C : 1 bộ
Ngắt ngoài : 6 chân
Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader
SRAM: 8 KB
EEPROM: 4 KB
Xung clock: 16 MHz
TÀI LIỆU THAM KHẢO:
Cảm ơn bạn đã quan tâm đến sản phẩm của Thegioichip.com.vn
Chúc bạn Thành Công
