  Nếu các bạn dùng AVR hay vi điều khiển không hỗ trợ đọc encoder thì đây là giải pháp hoàn hảo cho các bạn.

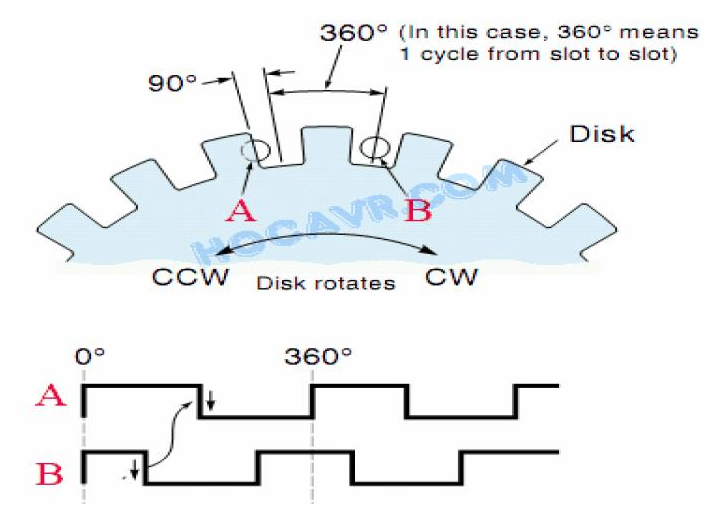

      ứng dụng đọc 2 pha A B bắt 4 cạnh , 4 trạng thái.

      Nếu các bạn không dùng phương pháp này, mình tin chắc 1 điều là encoder của các bạn đứng im mà robot rung thì tự nhiên nhìn kết quả bộ đếm sao tự nhiên nó lại tăng lên hay giảm xuống , và còn tình huống bị sai số tích lũy .

     Yêu cầu 2 chân ngắt ngoài , đều có chức bắt any change( bất có sự thay đổi trạng thái đều phải xảy ra ngắt ).

     Biến var_encoder tùy theo các bạn là 8bit hay 16bit hay 32 bit , nhưng phải là biến có dấu nhé.



#define pha_a PIND.2
#define pha_b PIND.3


// External Interrupt 0 service routine
interrupt [EXT_INT0] void ext_int0_isr(void)
{

if (!pha_a)
        { if (!pha_b) var_encoder++;
          else var_encoder--;
        }
else
        { if (pha_b) var_encoder++;
          else        var_encoder--;
        }

}

//xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

// External Interrupt 1 service routine
interrupt [EXT_INT1] void ext_int1_isr(void)
{
if (pha_b)
        { if (!pha_a) var_encoder++;
          else var_encoder--;
        }
else
        { if (pha_a) var_encoder++;
          else        var_encoder--;
        }

}
