Mô tả sản phẩm:

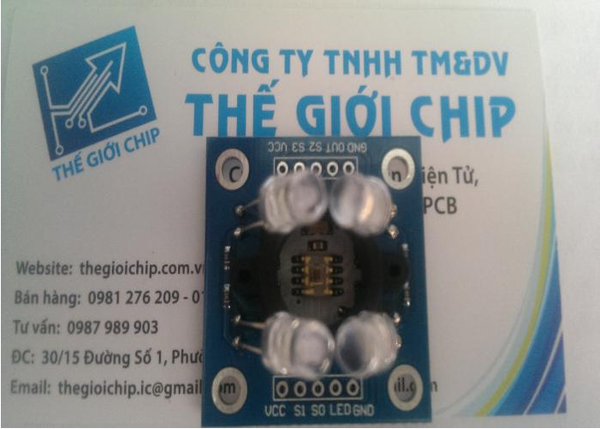

Cảm biến màu sắc TCS3200 sử dụng IC TAOS TCS3200 RGB với 4 led trắng. Cảm biến màu TCS3200 có thể phát hiện và đo lường một phạm vi gần như vô hạn của màu sắc có thể nhìn thấy.
Cảm biến màu TCS3200 tích hợp 1 dãy bộ dò ánh sáng quang bên trong, với mỗi cảm biến ứng với các màu đỏ, xanh lá, xanh dương. Các bộ lọc của mỗi màu được phân bố đều khắp cảm biến để loại bỏ sai lệch vị trí giữa các màu sắc. bên trong cảm biến có bộ dao động tạo ra sóng vuông có tần số là tỷ lệ thuận với cường độ của màu sắc được lựa chọn.
Thông số kỹ thuật:
+ Điện áp cung cấp: (2.7V đến 5.5V)
+ Chuyển đổi từ cường độ ánh sáng sang tần số với độ phân giải cao
+ Lập trình lựa chọn bộ lọc màu sắc khác nhau và dạng tần số xuất ra.
+ Điện năng tiêu thụ thấp. Giao tiếp trực tiếp với vi điều khiển.
Hướng dẫn sử dụng:
Chức năng chân:
+ S0,S1 : Đầu vào chọn tỉ lệ tần số đầu ra .
+ S2,S3 : Đầu vào chọn kiểu photodiode.
+ OE : Đầu vào cho phép xuất tần số ở chân OUT.
+ OUT : Đầu ra là tần số thay đổi phụ thuộc cường độ và màu sắc.
+Linh kiện điện tử Module cảm biến màu TCS3200 với khả năng nhận biết 3 mầu cơ bản RGB và 4 đèn LED trắng. Các TCS3200 có thể phát hiện và đo lường gần như tất cả màu sắc có thể nhìn thấy. Ứng dụng bao gồm kiểm tra đọc dải, phân loại theo màu sắc, cảm biến ánh sáng xung quanh và hiệu chuẩn, và kết hợp màu sắc, đó chỉ là một vài ứng dụng. TCS3200 có các bộ tách sóng quang, có 2 bộ lọc màu sắc là bộ lọc màu đỏ, xanh dương, hoặc màu xanh lá, hoặc không có bộ lọc ( rõ ràng). Các bộ lọc của mỗi màu được phân bố đều khắp các mảng để loại bỏ sai lệch vị trí giữa các điểm màu. Bên trong là một bộ dao động tạo ra đầu ra sóng vuông có tần số là tỷ lệ thuận với cường độ của màu sắc lựa chọn.
