Mô tả sản phẩm:

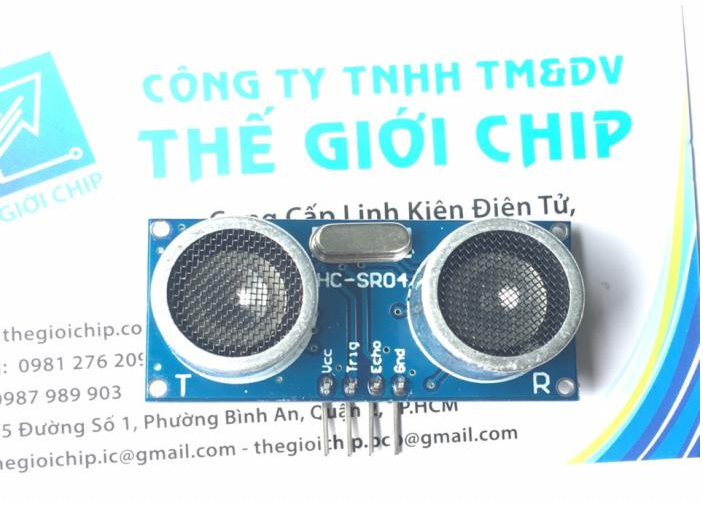

Cảm biến siêu âm HC-SR04 (cảm biến đo khoảng cách) sử dụng rất phổ biến để xác định khoảng cách. HC0-SR04 sử dụng sóng siêu âm và có thể đo khoảng cách trong khoảng từ 2-->300cm, với độ chính xác gần như chỉ phụ thuộc vào cách lập trình.
Thông số kỹ thuật:
- Nguồn làm việc: 3.3-5V.
- Dòng tiêu thụ: 2mA.
- Tính hiệu đầu ra xung: HIGH (5V) và LOW (0V).
- Khoảng cách đo: 2-300cm.
- Độ chính xác: 0.5cm.
Cách sử dụng:
- VCC nối chân 5V.
- Trig nối chân digital (OUTPUT), đây là chân sẽ phát tín hiệu từ cảm biến.
- Echo nối chân digital (INPUT), đây là chân sẽ nhận lại tín hiệu được phản xạ từ vật cản.
- GND nối chân 0V.
Cảm biến siêu âm sử dụng nguyên lý phản xạ sóng siêu âm. Cảm biến gồm 2 module, 1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về. Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm với tần số 40Khz. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạ lại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật.
Khoảng cách = (thời gian * vận tốc âm thanh (340m/s) ) / 2
