Mô tả sản phẩm:

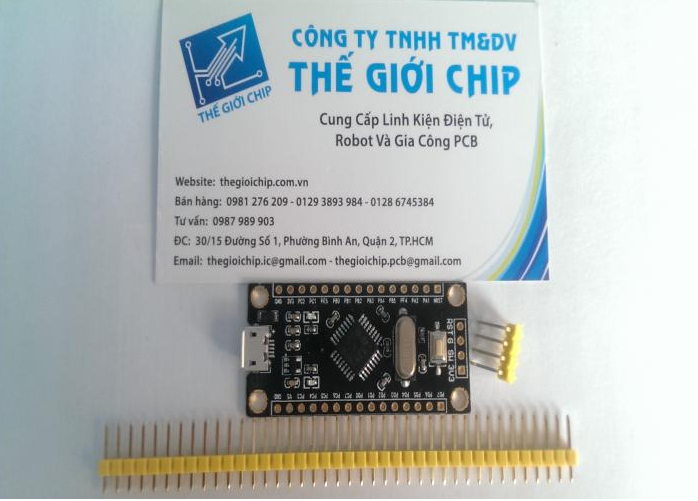

Kit STM8S105K4T6 được phát triển dựa trên dòng vi điều khiển STM8 của hãng ST, STM8S105K4T6 là vi điều khiển 8 bit thuộc dòng Medium-density, nghĩa là dung lượng bộ nhớ lập trình được ở mức trung bình. đây là dòng vi điều khiển có giá thành rẻ, thích hợp để nghiên cứu và ứng dụng trong các hệ thống nhỏ.
Kit STM8S105K4T6 có kích thước nhỏ gọn và được thiết kế tối giản hóa để có thể linh hoạt kết nối với các module cần thiết, kit thiết kế ra chân tất cả các chân của STM8S105K4T6, ngoài ra còn có thêm nút nhấn, led hiển thị.
Kit STM8S105K4T6 có thể nạp code thông qua cổng UART nhờ Bootloader hoặc qua cổng SWIM layout sẵn. Để nạp code cho STM8 các bạn có thể sử dụng mạch nạp ST-Link V2
Thông số kỹ thuật:
- Tốc độ đồng hồ: tối đa 16Mhz.
- Bộ nhớ: + 16KByte bộ nhớ Flash lập trình được.
+ 1KByte bộ nhớ EEPROM cho dữ liệu
+ 2 KByte RAM
- Clock và quản lý năng lượng.
- Điện áp làm việc: 2.95 - 5.5V.
- Điều khiển xung đồng hồ linh hoạt với 4 nguồn dao động
+ Nguồn tinh thể thạch anh
+ Bộ tạo dao động ngoại
+ Bộ tạo dao động nội RC điều khiển được, tối đa 16MHz.
+ Bộ dao động nội RC tiết kiệm năng lượng, 128kHz.
- Quản lý ngắt:
+ Bộ điều khiển ngắt lồng nhau tối đa 32 nguồn ngắt
+ 23 ngắt ngoài trên 6 vector
- Timer:
+ Timer 1: 16 bit, 2 chế độ đếm lên/xuống, 4 kênh CAPCOM và có ngắt ngoài.
+ Timer 3: 16 bit chỉ đếm lên, 2 kênh CAPCOM
- Chuẩn truyền thông:
+ UART2
+ SPI
+ I2C
