1-9: 95.000
10-49: 93.000
50-99: 91.000
100-999: 90.000.

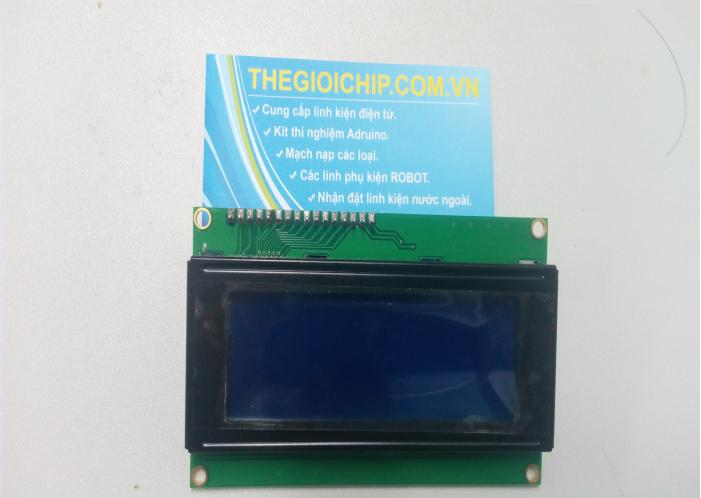

LCD20*04 xanh dương sử dụng driver HD44780 hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học...
I2C Adapter dùng LCD Text giúp cho việc giao tiếp với LCD trở nên đơn giản hơn, với chuẩn i2C chỉ cần dùng 2 dây thay vì 4 dây hay 8 dây như cách thông thường. Module sử dụng chip PCF8574.
Thông số kỹ thuật:
Nguồn hoạt động:5V ± 10%
Kích thước: 98 x 60 x 13.5 mm
Chữ trắng,nền xanh dương
Có led nền, có thể dùng biến trở điều chình độ sáng cho LCD.
Dữ liệu đầu vào: 4-bit hoặc 8-bit giao diện có sẵn
| Chân | Ký hiệu | Mô tả | Giá trị |
| 1 | VSS | GND | 0V |
| 2 | VCC | 5V | |
| 3 | V0 | Độ tương phản | |
| 4 | RS | Lựa chọn thanh ghi | RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu |
| 5 | R/W | Chọn thanh ghi đọc/viết dữ liệu | R/W=0 thanh ghi viết R/W=1 thanh ghi đọc |
| 6 | E | Enable | |
| 7 | DB0 | Chân truyền dữ liệu | 8 bit: DB0-DB7 |
| 8 | DB1 | ||
| 9 | DB2 | ||
| 10 | DB3 | ||
| 11 | DB4 | ||
| 12 | DB5 | ||
| 13 | DB6 | ||
| 14 | DB7 | ||
| 15 | A | Cực dương led nền | 0V đến 5V |
| 16 | K | Cực âm led nền | 0V |
Tính I2C Adapter PCF8574:
- 16x4, 20x4 LCD chỉ cần dùng 2 dây qua chuẩn I2C
- Sử dụng 8 LCD hiển thị cùng lúc với bus I2C
- Module đi kèm header 16 chân đơn giản chỉ cần hàn vào module LCD
- 1 jumper điều chỉnh ON/OFF đèn màn hình.
- Module tích hợp biến trở điều chỉnh độ tương phản.
- Nguồn sử dụng cho module là 5V.
