Mô tả sản phẩm:

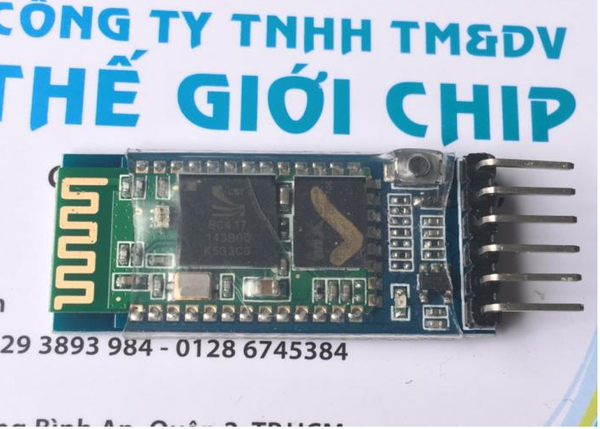

Module Bluetooth HC-05 ra chân hoàn chỉnh giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để hoạt động ở mức điện áp từ 3V3 đến 5VDc. Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex (tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu).
Thông số kỹ thuật:
- Điện áp hoạt động của UART: 3V3-5VDc.
- Dòng điện khi hoạt động: khi Paring: 30mA, sau khi Pairing hoạt động truyền nhận bình thường 8mA.
- Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
- Kích thước của module chính: 28x15x2.35mm.
- Dải tần sóng hoạt động: 2.4GHz.
- Bluetooth protocol: Bluetooth Specification v2.0 + EDRo.
- Kích thước: 26.9x13x2.2mm.
Thiết lập mặc định:
- Baud rate: 9600, N, 8, 1.
- Pairing code: 1234.
Hướng dẫn giao tiếp với module Bluetooth HC-05.
- Giao tiếp với HC-05 bằng các lệnh AT sử dụng phần mềm Hercules Setup Untility trên PC.
- Cài đặt phần mềm Hercules Setup Untility, sau đó mở ứng dụng, chọn Serial, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra.
- Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.
+ Thiết lập module HC-05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.
+ Các bạn kết nối module bluetooth với PC bằng USB TO COM PL2303 như sau:
- RX (màu trắng) với TX của module HC-05.
- TX (màu xanh) với RX của module HC-05.
- VCC với 5VDc.
- GND với GND.
- Sử dụng các lệnh AT để giao tiếp với module thông qua Hercules setup.
