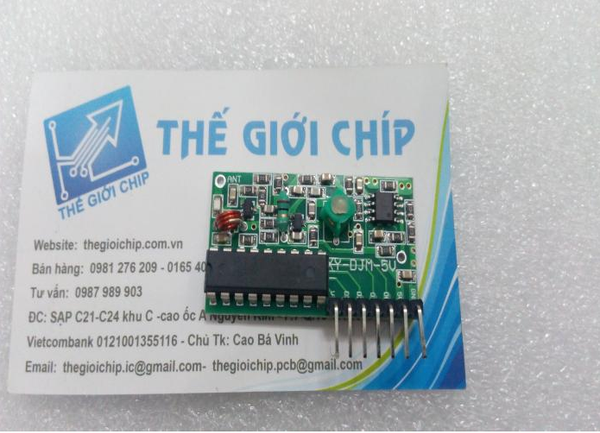

Mạch thu RF 315Mhz PT2272-M4
Sự khác nhau giữa các mạch nhận PT2272:
- PT2272-M4: Kích không nhớ trạng thái, trong thời điểm kích chỉ giữ 1 trạng thái của 4bit, không kích 4bit trở về 0.
- PT2272-L4: Kích nhớ trạng thái, trong thời điểm kích chỉ nhớ 1 trạng thái của 4 bit, không kích 4bit vẫn giữ trạng thái cũ, kích tiếp theo sẽ lưu trạng thái của 4 bit mới.
- PT2272-T4: Kích nhớ trạng thái, 4bit hoạt động độc lập, trong thời điểm kích nhớ trạng thái của từng bit, không kích vẫn giữ trạng thái, kích tiếp theo sẽ chỉ thay đổi trạng thái của bit bị tác động.
Thông số kỹ thuật:
- Điện áp hoạt động: 5VDC.
- Tần số hoạt động: 315Mhz.
- Dòng điện tiêu thụ khi ở trạng nghỉ: 4.5mA.
- Độ nhạy: -105dB.
- IC giải mã: PT2272-M4.
- Kích thước: 41 x 23 x 7mm.
- Anten mắc thêm: dài 23cm, đơn lõi, có thể cuộn tròn.
Sơ đồ chân:
- VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
- D3: Chân Out 3
- D2: Chân Out 2
- D1: Chân Out 1
- D0: Chân Out 0
- 5V: Chân cấp nguồn 5V
- GND: Chân Mass, cấp nguồn 0V
- Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài
