Mô tả sản phẩm:

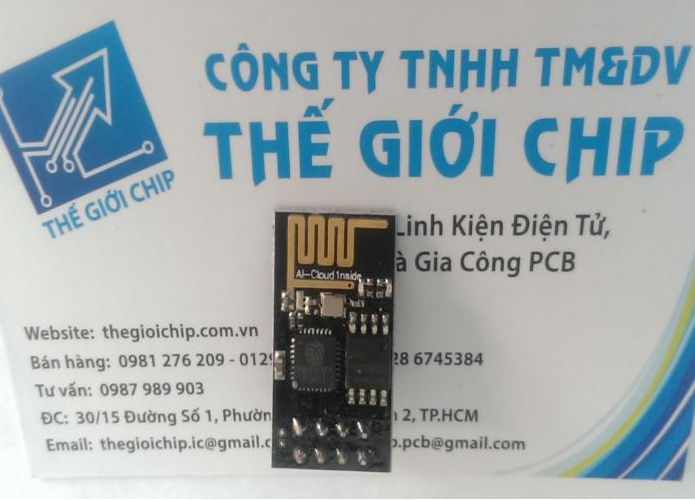

Module Wifi ESP-01 sử dụng chip ESP8266 32-bit, hổ trợ có bộ nhớ flash 1M, có khả năng kết nối wifi, hoặc làm một access point, một web server đơn giản. Có thể dùng Module này để điều khiển các thiết bị khác từ internet.
Module ESP8266 ESP-01 được hổ trợ cài firmware 1.01 và có tốc độ mặc định là 115200 hoặc có thể thay đổi bằng lệnh AT.
Các tính năng:
- Hỗ trợ chuẩn 802.11 b/g/n.
- Wi-fi 2.4G hz, hỗ trợ WPA / WPA2.
- Chuẩn điện áp hoạt động: 3.3V.
- Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến 115200.
- Có 3 chế độ hoạt động: Client, Access Point, Both Client và Access Point.
- Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
- Hỗ trợ cả 2 giao tiếp TCP và UDP.
- Làm việc như các máy chủ có thể kết nối với 5 máy con.
Sơ đồ chân:
- VCC: 3.3V, dòng có thể lên đến 300mA vì thế cần mạch nguồn riêng AMS1117 5V -> 3.3V.
- GND: 0V.
- Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
- Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
- RESET: chân reset, kéo xuống mass để reset.
- CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình, sau 2s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
- GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
- GPIO2: không sử dụng.
Lưu ý: Không cấp nguồn cho esp8266 bằng nguồn 3.3V của mạch arduino uno, nano, mega...vì có thể gây cháy module mà nên dùng các mạch nguồn ngoài hoặc module nguồn xung như hình.
