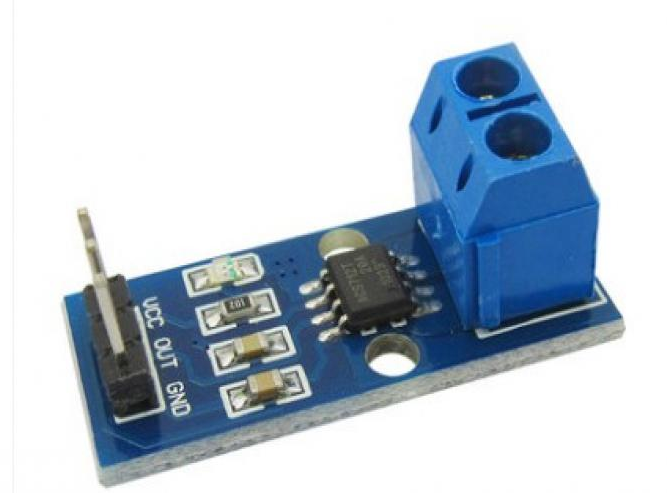

Cảm biến dòng điện ACS712 là một IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. ACS xuất ra 1 tín hiệu analog, Vout biến đổi tuyến tính theo sự thay đổi của dòng điện được lấy mẫu thứ cấp DC (hoặc AC), trong phạm vi đã cho. Tụ (Cf theo sơ đồ) được dùng với mục đích chống nhiễu và có giá trị tùy thuộc vào từng mục đích sử dụng
Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
Điện trở dây dẫn trong là 1.2mΩ.
Nguồn vận hành đơn là 5V.
Độ nhạy đầu ra từ 63-190mV/A.
Điện áp ra cực kỳ ổn định.
Thông số kỹ thuật :
Đường tín hiệu analog có độ nhiễu thấp | |
Thời gian chuyển đổi | 5µs |
Điện trở trong | 1.2mΩ |
Sử dụng nguồn điện | 5V |
Độ nhạy đầu ra | 63 – 190 mV/A |
Nhiệt độ hoạt động | -40 – 85 0C |
Điện áp cách ly tối đa | 2100V (RMS) |
Độ nhạy đối với các loại module | |
| |
Sơ đồ chân :
Code mẫu : đây
