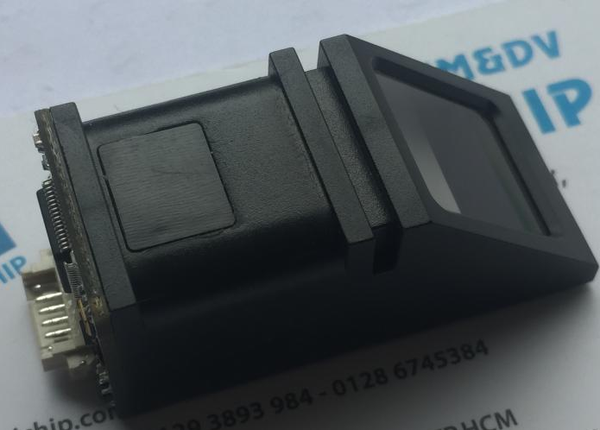

Module cảm biến vân tay AS606

Mô tả sản phẩm:

Cảm biến nhận dạng vân tay sử dụng chip AS606 lõi ARM 32-bit của hãng Synochip giao tiếp UART TTL hoặc USB 1.1 để giao tiếp với vi điều khiển hoặc kết nối trực tiếp với máy tính (thông qua mạch chuyển USB-UART hoặc giao tiếp USB 1.1).

Cảm biến nhận dạng vân tay được tích hợp nhân xử lí nhận dạng vân tay phía trong, tự động gán vân tay với 1 chuỗi data và truyền qua giao tiếp UART ra ngoài nên hoàn toàn không cần các thao tác xử lí hình ảnh, đơn giản chỉ là phát lệnh đọc/ghi và so sánh chuỗi UART nên rất dễ sử dụng và lập trình.

Cảm biến nhận dạng vân tay có khả năng lưu nhiều vân tay cho 1 ID (1 người), thích hợp cho các ứng dụng bảo mật, khóa cửa, sinh trắc học,...Tốc độ nhận diện vân tay cực cao (<100ms).

Thông số kỹ thuật:

- Nguồn cấp: 3.6 - 6 Vdc.

- Giao tiếp: TTL-UART hoặc USB 1.1.

- Dòng điện hoạt động: 100-150mA.

- Chế độ nhận dạng: 1:1 hoặc 1:N (1 ID nhiều vân tay, tùy thuộc vào cấu hình).

- Baudrate: 9600xN bps (mặc định N=6 tức 9600x6 = 57600bps).

- Character File Size: 256 bytes.

- Image acquiring timne: <0.5s.

- Template size: 512 bytes.

- Storage capacity: 120 security level: 5 (1, 2, 3, 4, 5(highest),

- FAR: <0.001%.

- FRR: <0.1%.

Hướng dẫn sử dụng:

Module này điều khiển thông số với các máy chủ thông qua tốc độ truyền dữ liệu khi giao tiếp UART, nếu giá trị tham số N (N khác nhau, từ khoảng 1 đến 12), tương ứng với tốc độ truyền (9600 ╳ N) bps(mặc định N = 6, vậy baud = 57600).

Module có địa chỉ mặc định là 0xFFFFFFFF và password mặc định là 0000

Sơ đồ chân : tính từ phải sang trái

Kết nối cổng COM:

Phần mềm giao tiếp và code mẫu
