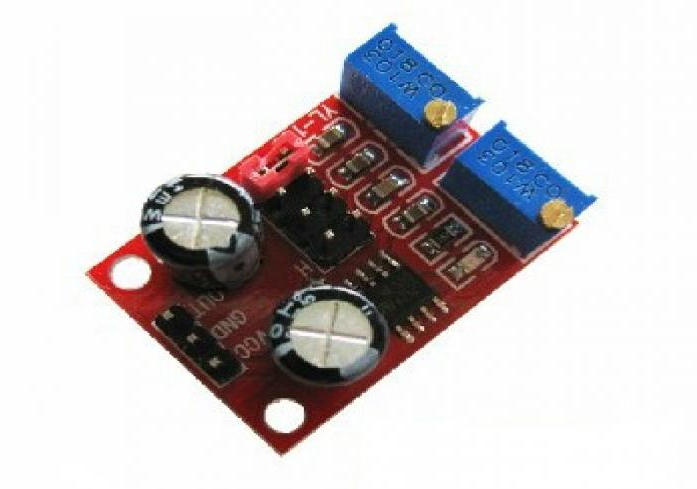

Module vi mạch tạo xung NE555 2 biến trở. Module tạo xung vuông ứng dụng điều khiển các thiết bị, module cần PWM.
Thông số kỹ thuật
- Điện Áp: DC 5 - 15V ( Khuyến cáo dùng 12v Max )
- Dòng : 15 - 35mA
- Đầu Ra: >=100A
- Jumper điều chỉnh các dãy tần số:
+ 1Hz-50Hz
+ 50Hz-1Khz
+ 1Khz-10Khz
+ 10Khz-200Khz
- Điều chỉnh tần số theo công thức:
+ T=0.7(RA+2RB)C
+ RA: Biến Trở 103
+ RB: Biến Trở 103 ( Gần R3)
- Kích thước: 31x22mm
